您当前的位置： > 首页 - 高温补偿导线KX-HF4B-90 KX-HF4PB-90

发布时间：2022.12.31 新闻来源：广东金联宇电缆实业有限公司浏览次数：

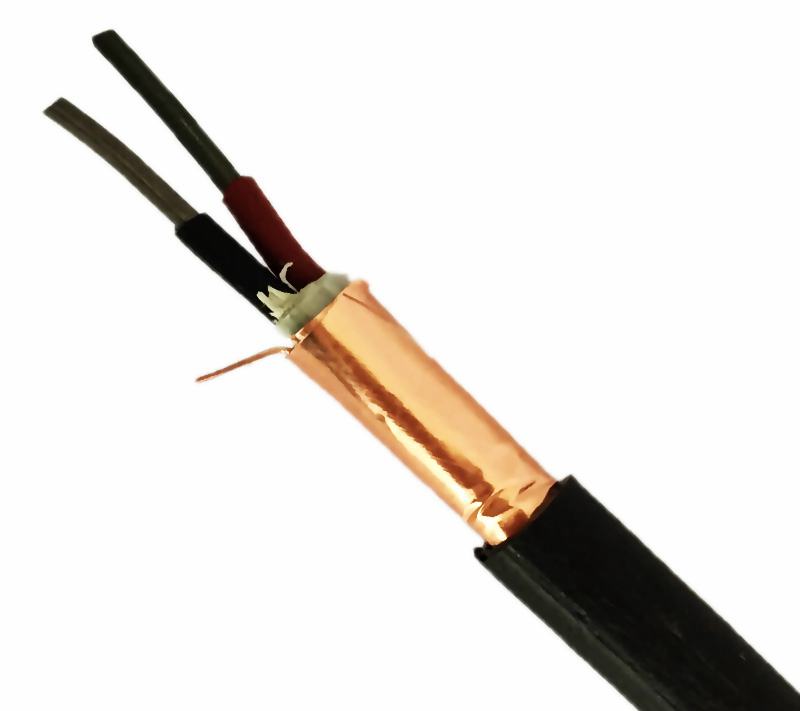

KX-HF4B-90 KX-HF4PB-90钢丝织造护套耐高温补偿导线

高温补偿导线

用于超高温或偶尔有明火或铁水环境，KX-HF4B-90 KX-HF4PB-90钢丝织造护套耐高温补偿导线、补偿电缆，是在必定温度范围内（包含高温、常温）具有与匹配的热电动势的标称值相同的一对带有J缘层的导线，用它们衔接热电偶与丈量设备，以补偿它们与热电偶衔接处的温度改变所发生的差错。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显现外表之间的电气衔接，以进步丈量精度。

1、用处：

用于超高温或偶尔有明火或铁水环境，衔接热电偶与丈量设备，以补偿它们与热电偶衔接处的温度改变所发生的差错

2、运用条件：

(1) 工作温度：耐热用：200℃和260℃两种；

一般用：70℃和105℃两种。

(2) 低环境温度：氟塑料J缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；

PVCJ缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。

(3) 最小曲折半径：PVCJ缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料J缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。

3、技能要求：

(1) 补偿导线及补偿电缆运用分类、等标志及护套上色：

运用分类标志代号一般精确一般精确本安型

一般用、耐热用 G、H 省 S 黑色灰色蓝色

(2) 其它功能指标

项目单位性能指标

PVCJ缘 F46J缘或FJ缘

J缘电阻（20℃）≥ MΩ·km 25 500

电压实验 V/1min 1000

阻燃功能：由供需双方依据补偿电缆的运用条件按GB/T18380-2001规范商定

注：

①补偿导线标准为：2*导体标称截面，补偿电缆标准为：芯数*2*导体标称截面，引荐的线对为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。

②依据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶J缘和护套补偿电缆。订购时需注明即可。

4、类型、M称：

补偿导线

类型 M称

KX-VV PVCJ缘和护套K分度热电偶用补偿导线

KX-VPV PVCJ缘和护套铜丝织造屏蔽K分度热电偶用屏蔽补偿导线

KX-FF 氟塑料J缘和护套K分度热电偶用补偿导线

KX-FPF 氟塑料J缘和护套铜丝织造屏蔽K分度热电偶用屏蔽补偿导线

KX-FV-105 氟塑料J缘耐热105℃PVC护套K分度热电偶用补偿导线

KX-FPV-105 氟塑料J缘铜丝织造屏蔽耐热105℃PVC护套K分度热电偶用屏蔽补偿导线

KX-HF4B 聚四氟J缘玻璃丝织造护套K分度热电偶用补偿导线

KX-HF4PB 聚四氟J缘铜丝织造屏蔽玻璃丝织造护套K分度热电偶用屏蔽补偿导线

KX-HF4B-90 聚四氟J缘玻璃丝织造护套+钢丝织造维护K分度热电偶用补偿导线

KX-HF4PB-90 聚四氟J缘铜丝织造屏蔽玻璃丝织造护套+钢丝织造维护K分度热电偶用屏蔽补偿导线

注：

①其他类型补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写类型的项，如：EX-VVP；

②屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽；

③氟塑料J缘和护套高温补偿导线用氟塑料全体接连挤出，具有很好的电功能和耐酸碱油水功能；

④一般用(G)一般和精确(S)以及耐热用(H)一般和精确(S)补偿导线在订购注明即可。

本文共分 1 页
