在装饰时很多人应该也听过一个说法：电路穿线的时分电线的横截面面积不能超越线管面积的40%，或许直接说多大的线管只能穿多少根多大的电线。这是为什么呢?

　　这个规则写在国标《GB50327 住所装饰装饰工程标准》中：同一回路电线应穿入同一根管内，当管内总根数不该超越?8?根，电线总截面积(包括绝缘外皮)不该超越管内截面积的?40%，假如不能超越40%，这一根线管里边就穿不了几根线了，是不是很糟蹋呢?先别这么快下结论，事出必有因，接下来看看为什么吧。

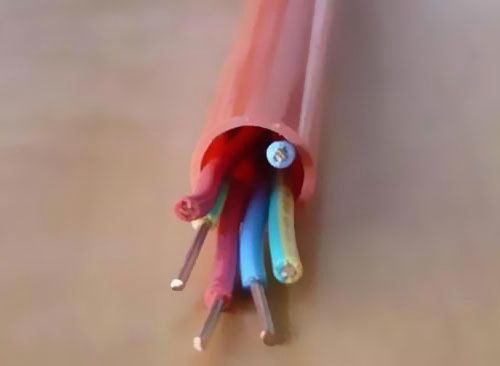

电线电缆的穿管。

为什么要这样规则呢?

　　众所周知，影响电阻的一大重要要素便是温度，温度越大电阻和损耗也越大，而影响温度的一大要素便是散热才能。散热欠好，会导致热量堆积，温度越高，载流量越低，导致发热量更大，一向恶性循环，直至电线起火燃烧或断路器跳闸。所以预留60%的空间，便是为了让电线在作业时有满足的空间进行散热。

金联宇那么一根线管最多穿几根电线?
在装饰的时分，一般都会运用外直径为16mm的穿线管，管壁的厚度是1mm，咱们用这个数字来计算下：
家庭装饰一般运用16线管或20线管，比方16线管半径为7mm,那么线管的内横截面积约为154mm?，40%便是61.6mm?。
还有家里常用到的2.5平方电线，包括绝缘层的横截面直径为3.5mm，也便是说 ，2.5平方电线空间面面积为9.6平方mm?

　　那么这样能够计算出，一根16线管中，最多也就能穿6根线，相同换算出，4方的电线，最多也就穿3根。



金联宇电缆最终科普下电路布线的留意事项

1、电线管内部的电线不能有接头，不论接头处理的有多好，早晚都会有必定的安全隐患，所以这点得留意;
2、线管里的电线不能环绕在一起，不然会影响散热;
3、电线穿线时分有必要严厉依照要求来做，不能多穿一根线;
4、电线绝缘和线管破损都要及时替换，不然有或许导致短路起火等问题;
5、尽或许运用耐火阻燃电缆，防止线缆短路起火;
